投资研究——这个半球谐振陀螺仪，有点意思，没有了它，导弹可能成了瞎子
半球谐振陀螺仪是一种利用具有特殊结构的半球形共振器产生稳定振动模式，并利用陀螺效应（主要是科氏力）检测共振模式偏移来测量角速率的先进惯性传感器。
最近看了一个有个半球陀螺仪的项目，很有意思，也有很有特点。今天我们就来分析一下，这个行业有没有前途。
首先，什么是陀螺仪？它能干什么？

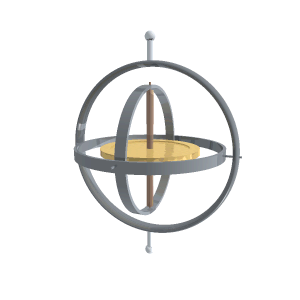

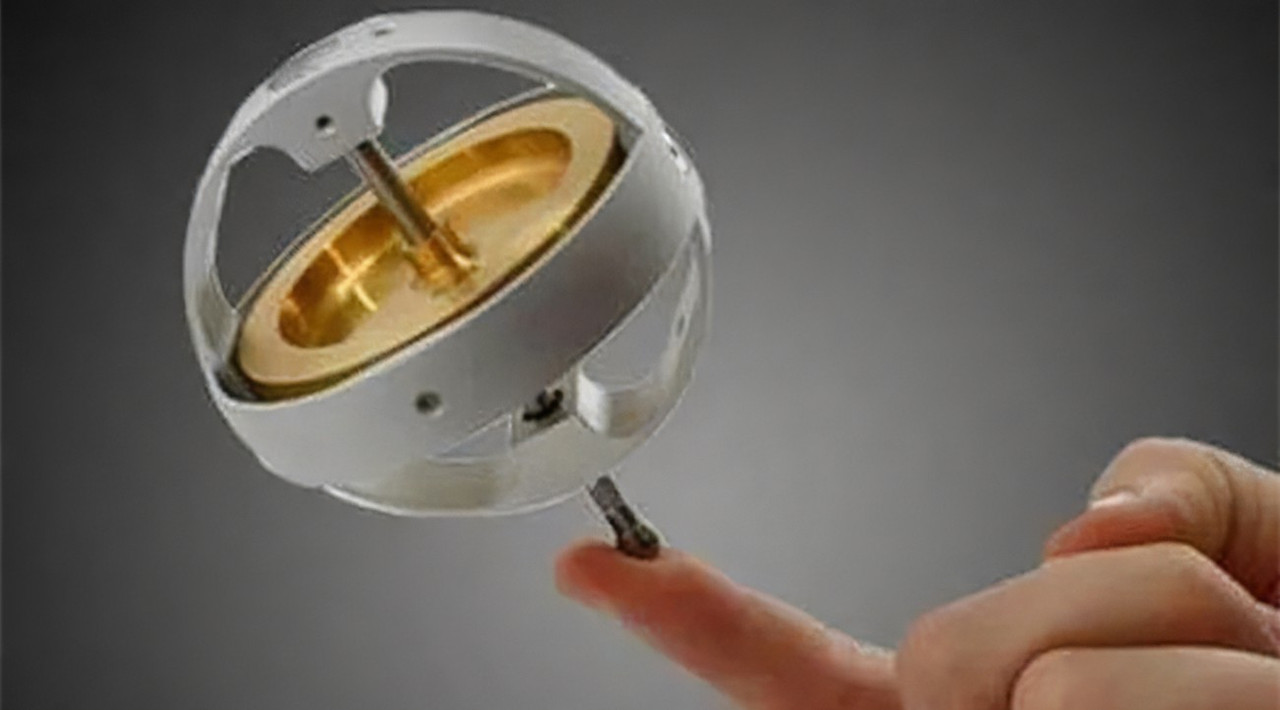

陀螺仪又叫角速度传感器，是用高速回转体的动量矩敏感壳体相对惯性空间绕正交于自转轴的一个或二个轴的角运动检测装置。利用其他原理制成的角运动检测装置起同样功能的也称陀螺仪。看完定义，第一印象是跟角度与方向有关。大脑第一反应，这可能跟导航有关。确实如此，陀螺仪主要用于测量设备自身的旋转运动，用以获取运动的角速度并测量其角度变化，通过角速度获取方向信息【旋转速度、方向等】，在惯性导航中起到姿态解算、辅助定位的作用。它的强项在于对设备旋转角度的检测是瞬时的而且非常精确。在军用飞机、民用飞机、军舰、潜艇、人造卫星、太空发射器和远程弹道导弹等运载工具上，高精度的陀螺仪是构成其惯性导航系统的核心器件。
真没有想到一个小小的陀螺仪，竟然这么有价值，真的不能小瞧每个行业。我们的生活水平不断提高，背后就是这些小玩意的支撑，看这不起眼，功能匪夷所思。
我们再把它具象化，陀螺仪到底干了啥？它就像各类设备的"隐形方向助手"，在我们生活的方方面面发挥着重要作用。
在航天航空领域，它是航天器、卫星和飞机的"方向舵"，比如北斗卫星靠它控制姿态，飞机在没有GPS信号时，能通过它进行惯性导航，维持飞行轨迹。
在车辆行驶中，汽车的ESP系统借助陀螺仪检测侧滑角，像雨雪天紧急避障时，能实时调整动力分配，防止车辆失控。
在设备稳定方面，无论是我们拍照录像时手机的防抖功能，还是无人机在风中稳定飞行，都依赖陀螺仪实时反馈姿态；精密机床、医疗机器人也通过它抑制振动，让加工精度达到误差小于0.01毫米。
在交互体验上，它带来了更沉浸的感受，手机体感游戏里赛车的转向操作，VR头显追踪头部运动实现的沉浸式交互，还有扫地机器人通过它规划路径、避开障碍物，都离不开陀螺仪的帮助。
在安全与应急领域，高精度陀螺仪让导弹制导更精准，命中率提升至99%以上；还能通过检测地壳微小旋转运动，对地震进行预测，灵敏度可达10⁻¹⁰rad/s²。 而得益于低成本的微型陀螺仪，像智能手机实现自动横竖屏切换，成本不到1美元；共享单车上的陀螺仪能检测违规停放并自动锁车报警，让这些功能得以普惠应用。
是不是感觉离开它，我们的生活会受到很大影响？确实是的，如果它价值不大，我何苦看这个行业呢。
天上飞的、地上跑的都容易“迷路”或失控，卫星和飞机没了这个“电子方向舵”，就像盲人走路——北斗卫星可能“歪歪扭扭”对不准信号，飞机在GPS信号弱（比如山区、海洋上空）时会“找不到北”，甚至可能偏离航线。
汽车在雨雪天急刹车或转弯时，ESP系统没法检测车身侧滑，方向盘可能“不听使唤”，更容易甩尾、翻车。
设备变“手抖”或“笨手笨脚” ，手机拍照、录像会像“喝醉酒的人拿相机”，稍微一晃就模糊；无人机遇到风就会“东倒西歪”，甚至直接摔下来。
精密机床加工零件时可能“抖个不停”，造出来的零件误差变大（比如原本要求误差小于0.01毫米，现在可能歪歪扭扭没法用）；医疗机器人做手术时稳定性变差，风险也会增加。
智能体验大打折扣， 玩体感游戏时，手机或手柄没法感应“转向”“摇摆”，比如赛车游戏只能按按钮转弯，没了“甩方向盘”的真实感；VR眼镜看不到你转头的动作，画面会“卡住”，沉浸式体验变成“晕头转向”。 扫地机器人像“无头苍蝇”，分不清自己有没有撞墙、有没有重复扫，规划的路线全乱套，甚至可能一头卡在沙发底下动不了。
安全和应急“掉链子”， 导弹没了高精度陀螺仪“修正弹道”，可能“指东打西”，命中率从99%暴跌，变成“碰运气”；地震监测设备检测不到地壳的微小转动，预测地震的能力会大幅下降，难以及时发出预警。
共享单车没法检测“歪歪扭扭停放”，可能被随手丢在马路中间或草丛里，乱成一团；手机也没法自动切换横竖屏，看视频时得手动调整，麻烦极了。
看完以上内容，你会觉得陀螺仪真重要，我们离不开它。那它怎么造出来的。我直接放上一张我做的图表，可能看的更清晰。
|
大类 |
小类 |
工作原理 |
核心部件 |
优点 |
缺点 |
应用场景 |
|
机械 陀螺仪 |
传统转子 陀螺仪 |
基于角动量守恒定律，高速旋转的转子保持其旋转轴方向不变，当壳体转动时，转子轴相对于壳体产生进动，通过机械结构（如万向节）检测进动角度。 |
高速转子、万向节、支撑结构 |
原理直观、稳定性强、抗干扰能力强 |
体积大、功耗高、精度受机械磨损影响 |
早期航空 / 航海导航、惯性导航系统 |
|
|
静电 陀螺仪 |
利用静电场产生的支承力使球形金属转子悬浮，基于角动量守恒，通过光电信号器等检测转子与壳体的相对角度变化，从而测量角速度。 |
球形转子、静电支承电极、信号检测装置 |
精度极高（漂移率低至 ～）、无机械摩擦、稳定性好 |
结构复杂、制造成本高、对工艺和环境要求高 |
核潜艇导航、战略导弹制导、航天器高精度惯性导航 |
|
|
液浮陀螺仪 |
基于角动量守恒定律，将转子悬浮在浮液中（浮液提供浮力以减小机械摩擦），当壳体转动时，通过检测装置（如信号器）测量转子与壳体的相对角度变化，从而确定角速度。 |
转子、浮液、检测装置、支撑结构 |
减小机械摩擦，精度较高，抗冲击性较好 |
体积较大，结构复杂，维护成本高，浮液可能受温度影响 |
航空导航系统、舰船惯性导航、部分导弹制导系统 |
|
|
动力调谐陀螺仪 |
基于角动量守恒定律，利用挠性接头（弹性支撑结构）来支撑转子，当壳体转动时，挠性接头发生变形，通过检测装置（如传感器）测量变形量，进而解算出角速度。 |
挠性接头、转子、检测传感器、驱动装置 |
精度较高（优于传统转子陀螺仪），成本相对较低，体积较小 |
存在机械磨损，长期使用后精度会下降，对振动敏感 |
战术导弹制导、无人机导航、直升机姿态控制 |
|
光学 陀螺仪 |
光纤陀螺仪 （FOG） |
基于萨格纳克效应（Sagnac
Effect），激光在环形光纤中沿正反方向传播，旋转时产生光程差，通过检测干涉光的相位差计算角速度。 |
光纤环、激光器、探测器 |
高精度（0.01°/h 级）、无机械运动部件 |
成本高、体积较大、对振动敏感 |
航空航天导航、导弹制导、高精度惯性系统 |
|
|
激光陀螺仪 （RLG） |
利用环形谐振腔中两束反向传播激光的频率差（萨格纳克效应），旋转时频率差与角速度成正比，通过检测频率差测量转速。 |
环形激光腔、反射镜、探测器 |
高精度（0.001°/h 级）、高可靠性 |
体积大、成本极高、存在闭锁效应 |
军用惯性导航、卫星姿态控制 |
|
振动式 陀螺仪 |
压电 陀螺仪 |
利用压电效应，振动质量块在旋转时受科里奥利力作用产生振动偏移，通过压电陶瓷将机械振动转化为电信号，频率或相位差反映角速度。 |
压电陶瓷振子、质量块 |
体积小、成本低、响应速度快 |
精度较低（受温度影响）、易受噪声干扰 |
消费电子（手机、无人机）、姿态检测 |
|
|
MEMS 陀螺仪 |
基于微机电系统（MEMS）技术，通过微加工的振动结构（如音叉、悬臂梁）在旋转时产生科里奥利加速度，由电容或压阻传感器检测位移变化。 |
MEMS 振动结构、微传感器 |
超小体积、低功耗、低成本 |
精度较低（约 1°/h~10°/h）、噪声较大 |
手机、可穿戴设备、游戏手柄、汽车电子 |
|
|
半球谐振陀螺仪（HRG） |
基于科里奥利力和谐振子振动理论，半球形谐振子（如石英半球）在驱动频率下振动，当壳体旋转时，科里奥利力使谐振子的振动模态（如驻波节点）发生偏移，通过检测模态频率或振幅变化计算角速度。 |
半球形谐振子（石英 / 金属）、激励与检测电极 |
高精度（0.0001°/h~0.1°/h）、无机械磨损、抗冲击 / 振动能力强、寿命长 |
制造工艺复杂（需高精度半球加工）、成本高 |
航空航天（卫星、导弹）、惯性导航系统、高精度稳定平台 |
陀螺仪这个大家族，整体可以分为三大类，机械陀螺仪、光学陀螺仪以及振动式陀螺仪，每个下面又分小类，所采用的原理与技术都不同，但实现的功能都是围绕角度+方向来展开。基于行业研究，我们可以发现，
未来市场将由高精度微电子机械系统陀螺仪和半球谐振陀螺仪占据
为什么他们能占据？我们看这张图。从精度、潜力、时间、体积、成本、抗干扰能力等来看，半球谐振陀螺仪遥遥领先。尽管原子干涉陀螺仪在精度上要高一个量级，但目前原子陀螺仪还处于实验室阶段，离商业应用还有段距离。
|
陀螺类型 |
精度（零偏稳定性）/（(°) h⁻¹） |
精度潜力 |
稳定时间 |
体积 |
成本 |
抗干扰能力 |
|
原子干涉陀螺仪 |
0.00001 |
超高 |
/ |
/ |
/ |
/ |
|
静电陀螺仪 |
0.0001 |
高 |
慢 |
大 |
高 |
弱 |
|
半球谐振陀螺仪 |
0.0001 |
高 |
快 |
小 |
中 |
强 |
|
液浮陀螺仪 |
0.001 |
中 |
慢 |
大 |
高 |
弱 |
|
激光陀螺仪 |
0.001 |
中 |
快 |
中 |
中 |
中 |
|
光纤陀螺仪 |
0.001 |
中 |
快 |
中 |
低 |
中 |
|
动力调谐陀螺仪 |
0.01 |
中 |
中 |
中 |
低 |
中 |
|
MEMS 陀螺仪 |
0.1 |
中 |
快 |
小 |
低 |
中 |
那我们就仔细看看半球谐振陀螺仪的发展情况。
半球谐振陀螺仪是一种利用具有特殊结构的半球形共振器产生稳定振动模式，并利用陀螺效应（主要是科氏力）检测共振模式偏移来测量角速率的先进惯性传感器。
这种方案相比传统机械陀螺仪、光学陀螺仪以及MEMS陀螺仪具有低噪声、高稳定性、抗过载以及较长的工作寿命（有文献报道工作寿命可达15年左右）等优点。振动与共振原理：在一个经过精密加工的半球状共振腔内激发出特定的驻波模式，此模式的对称性与结构稳定性使得系统具有极高的时间稳定性。
科氏效应检测：当传感器受到旋转时，科氏力会引起驻波的微小偏移或模式的能量再分布，通过高精度的检测电路将这种微小变化转换为角速度信号。
既然它这么牛逼，肯定很多国家正在研究，事实确实如此，我收集了一些资料。目前法国赛峰集团遥遥领先。
|
国家 |
代表机构 / 企业 |
技术进展 |
应用领域 |
备注 |
|
美国 |
Northrop Grumman |
HRG 130P 系列零偏稳定性 < 0.0015°/h，应用于哈勃望远镜、洲际导弹制导；开展核磁共振陀螺仪技术研究，2014 年研制出体积为 \(5 cm^3\)、零偏稳定性为 \(0.01°/h\) 的原理样机，并于 2017 年构建惯性导航系统。 |
航天、军事、深空探测、惯性导航 |
技术先进，产品经长期太空环境验证，在量子导航等前沿领域持续探索。 |
|
法国 |
Safran Electronics |
REGYS 20 在战术导弹、船舶导航中实现随机漂移 < 0.01°/h；以 HRG 克里斯特尔（Crystal）™为基础的纯惯性导航仪奥尼克斯（Onyx™），精度高、体积小。 |
航海、陆用惯导、战术武器系统 |
紧凑型设计适应复杂环境，产品在北约多国军事装备中广泛应用。 |
|
俄罗斯 |
米亚斯梅吉科科研所 |
离子束调平技术提升 Q 值至 \(10^8\) 级，应用于卫星姿态控制、核潜艇导航。 |
航天、核潜艇、战略武器系统 |
擅长材料表面处理，抗干扰能力强，在高纬度及极端环境下表现优异。 |
|
中国 |
中电 26 所、重庆声光电 |
国产 HRG 零偏稳定性达 \(0.001°/h\)，应用于北斗三代卫星；毛玉政团队开发硅基光子集成芯片光纤陀螺技术，器件面积大幅减小，零偏稳定性较传统陀螺仪提高约 30%。 |
卫星、导弹、船舶、航空航天 |
突破关键技术实现国产化替代，成本低，商业航天应用逐步扩大。 |
|
日本 |
硅传感系统公司 |
在 MEMS 谐振环陀螺仪研制能力处于世界顶尖水平，产品精度高、可靠性强。 |
消费电子、汽车电子、工业控制 |
技术专注于小型化与高精度，广泛应用于消费和工业领域。 |
|
英国 |
贝宜（BAE）系统有限公司 |
采用 MEMS 谐振环陀螺仪实现 MEMS 惯性测量单元（IMU）系列化，应用于高速旋转弹、中程导弹和美国 155 mm 制导神箭炮弹等武器系统。 |
军事武器系统、航空航天 |
产品实现系列化，提升武器导航精度，在多国军事装备中应用。 |
|
德国 |
（早期贡献） |
二战期间利用陀螺仪为 V
- 2 火箭装备惯性制导系统，实现陀螺仪技术在导弹制导领域的首次应用。 |
导弹制导、惯性导航 |
早期陀螺仪应用的重大突破，为现代惯性制导技术发展奠定基础。 |
|
澳大利亚 |
斯威本科技大学等科研机构 |
专注于原子干涉陀螺仪的理论与实验研究，探索其在地球物理测量中的应用，如监测地壳微小转动变化。 |
地球物理研究、科研实验 |
在高精度惯性测量的基础研究领域有一定成果，推动陀螺仪新应用场景拓展。 |
|
韩国 |
三星电子等企业 |
积极研发 MEMS 陀螺仪，提升消费电子设备的姿态感知性能，产品应用于智能手机、虚拟现实设备等。 |
消费电子、智能设备 |
依托电子产业优势，在消费级陀螺仪市场占据一定份额，注重用户体验优化。 |
欧美国家可以说在这个领域占据优势地位，中国也在不断追赶中。不能不追赶啊，这个技术跟国家军事实力紧紧绑定在一起。看似不起眼的小东西，可能就是差之毫厘谬以千里，追赶是必须的。
当然，并不是说你想追赶就能追赶上，最大的问题有三点。
第一是制造工艺的精密要求，半球谐振陀螺仪对共振腔的加工精度、表面光洁度及结构对称性要求极高，这对微机械加工和精密测试提出了较大挑战。
第二是温度补偿与长期稳定性，虽然理论上具有高稳定性，但在不同工作环境下如何实现精准的温度补偿和长期稳定校准依然是研发重点。
第三是系统集成与成本控制，实现高性能与低成本的平衡仍是推动半球谐振陀螺仪大规模商业化应用的重要课题。
一般一个半球谐振陀螺仪价格在30万，如果放在普通汽车之类的消费领域上，成本急剧攀高，消费者根本承担不起。所以目前这个技术还停留在军工航天领域，如果哪个企业能实现低成本生产，那离普及就不远了，按照目前的发展，中国的汽车产业可能是其商业化成功的最大场景。
半球谐振陀螺仪应用前景在哪里
这里，我们需要仔细说一下，惯性制导是半球谐振陀螺仪最核心、最主要的应用方向之一。感觉有点陌生，其实你看完它的定义就豁然开朗了。惯性导航是通过测量加速度来解算运载体位置信息的自主导航定位方法，该方法具备不与外界交互而自主独立工作的能力。
惯性导航系统能实时、准确地测量位置、加速度及转动量(角度、角速度)等信息，是唯一可输出完备六自由度数据的设备。基本工作原理是利用陀螺仪和加速度计测量载体在惯性参考系下的角速度和加速度，并对时间进行积分、运算得到速度和相对位置，并将其变换到导航坐标系中，结合最初的位置信息，得到载体现在所处的位置。现阶段最常见的是采用全球导航卫星系统(GNSS)+惯性测量单元(IMU)进行惯性导航组合方案。原来我们经常听到的惯性制导武器比如弹道导弹（如美国 “民兵 III”、中国 “东风” 系列），发射后进入大气层外飞行，全程依赖惯性制导，不受敌方电磁干扰或 GPS 拒止影响，可在数千公里外精确命中目标（误差百米级，结合星光修正可提升至数十米）。巡航导弹（如美国 “战斧”、中国 “长剑” 系列），低空飞行时，惯性制导与地形匹配（TERCOM）、景象匹配（DSMAC）结合，实现贴地突防，误差约 10 米。也就是说，他们基本不依靠外部信号就能自主运行，增加了抗干扰能力。如果陀螺仪的功能更先进，它带来的可能是厘米级的打击。
半球谐振陀螺仪具备如下优势，正好满足惯性制导的苛刻需求。高精度测量角速度，半球谐振陀螺仪的零偏稳定性可达到 10^-4 °/h 甚至更优，满足中高精度制导系统要求，长时间无累积误差的能力非常强。抗干扰能力强，其无机械旋转部件、结构稳定，对冲击、振动、高过载具有极强抗性，非常适合导弹、潜艇、飞船等高动态环境。长寿命与高可靠性，通常寿命可达10年以上，在空间、核潜艇等长时间任务平台上极具价值。
你会发现，半球谐振陀螺仪+导弹、航空是不是绝配啊？这个行业发展前景，你说大不大，简直是一片蓝海。除了这个行业，还有很多领域可以应用。
|
平台类型 |
应用说明 |
|
🚀 战略导弹 / 战术导弹 |
半球谐振陀螺仪用于精确制导，可在无GPS条件下自主导航 已开始逐步替代光纤陀螺和激光陀螺 |
|
✈️ 高性能军用飞行器 / 无人机 |
精确姿态、航向感知是自主作战和避障的核心 |
|
🚢 核潜艇、舰载系统 |
可在长时间水下航行中提供无外部依赖的导航基准 |
|
🛰️ 卫星/航天器姿态控制 |
对姿态调整与姿态保持至关重要，特别是在星间通信、遥感平台中 |
|
平台类型 |
应用说明 |
|
🚘 自动驾驶/高级驾驶辅助系统（ADAS） |
高精度姿态信息对车辆控制极为关键 |
|
🚀 商用航天器导航系统 |
用于火箭发射、轨道保持等 |
|
📡 石油钻探/地质勘探 |
用于地下惯性导航钻井头方向控制 |
|
🌐 高端惯性测量单元（IMU）集成系统 |
服务于机器人、工业自动化等领域 |
也就是说，如果成本足够降低，从军用到民用，是一个非常合理的发展路径，像mems陀螺仪已经在消费电子上广泛应用了。但其精度与功能可能还满足不了更加重视安全性的自动驾驶、无人机及机器人领域，但半球谐振陀螺仪可能是一个选择。
目前来看，制约其发展的就是复杂的制造工艺，一个厂房投资大概得上亿元级别，产能有限。如何攻克其生产制造工艺，实现大规模量产，这可能是其能否实现从军工到民用的一个飞跃。为什么生产制造这么难，咱们后续再展开。
